Обозначение шероховатости на чертежах

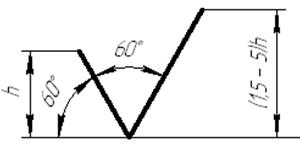

Знак шероховатости имеет вид:

где h – высота цифр чертежа.

На чертежах шероховатость обозначают одним из трех знаков:

- а) указывает предельное значение параметров без указания

вида обработки

- б) указывает параметр шероховатости и вид обработки;

- в) указывает, что поверхность не обрабатывается, а сохраняется

в состоянии поставки.

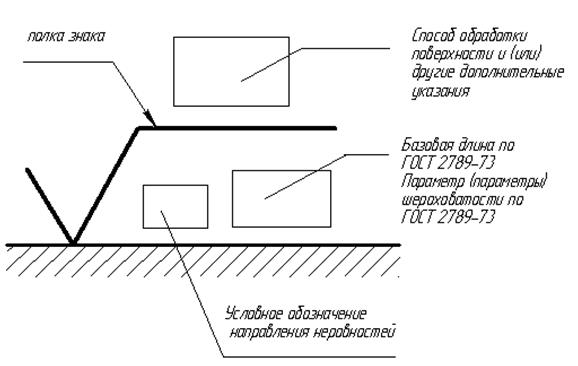

При указании параметров и вида обработки знаки а, б снабжают полкой
