Алгоритм выполнения чертежа разреза здания






  Наименование действий Самопроверка
1 Наносятся вертикально координационные оси здания в заданном масштабе, согласно планов этажей по линии разреза (рисунок 33а)
2 Наносятся горизонтальные линии уровня полов этажей, грунта, низа несущих конструкций, лестничных площадок, низа плит покрытия верхнего этажа и т. д. (рисунок 33а)
3 С плана этажа снимают привязку к координационным осям и толщины наружных, внутренних несущих стен, колонн, перегородок и тонкими линиями наносят на чертёж разреза (рисунок 33б)
4 От линии уровня полов этажей откладывают вниз размеры толщины перекрытия с учётом толщины полов и проводят горизонтальную линию потолка помещения (рисунок 33б). Аналогично вычерчивают контуры покрытия.
5 Наносят на стенах контуры оконных проёмов, дверных проёмов (рисунок 33в)
6 Вычерчивают поперечный разрез по лестничной клетке, предварительно выполнив сетку для построения лестничного марша (рисунок 34).
7 Проставляют все высотные отметки и размеры, необходимые для определения положения конструктивных элементов здания (рисунок 33г)
8 Внутри контура чертежа проставляют: - отметки чистого пола каждого этажа, лестничных площадок, низа верхнего покрытия; - размеры высоты помещений, толщины перекрытий, включая пол; - при выполнении разреза в М 1:50 указывается на свободном месте толщина стен и их привязка к координационным осям, марки элементов, не замаркированных на планах и фасадах; - указываются ссылки на узлы.
9 Вне габаритов контура разреза здания проставляют (рисунок 32): а) – размеры между всеми координационными осями (шаги осей) через 15 мм от контура грунта; - размер ширины здания (между крайними осями) через 8 мм от первой размерной линии; - марки координационных осей в кружках Ø 8 мм через 4 мм от размерной линии; б) –высотные отметки (по вертикали на расстоянии 15 мм от выступающей части стен здания – козырька, балкона, карниза и т.д.): - отметку грунта; - цоколя; - низа и верха оконного проёма; - дверных проёмов; - балконов, козырьков, карниза или парапета; - конька крыши
10 Выполняют флажок состава крыши с указанием всех элементов, марок, толщин, материалов (рисунок 32)
11 Выполняют обводку чертежа согласно типам линий
12 Выполняют надпись чертежа.

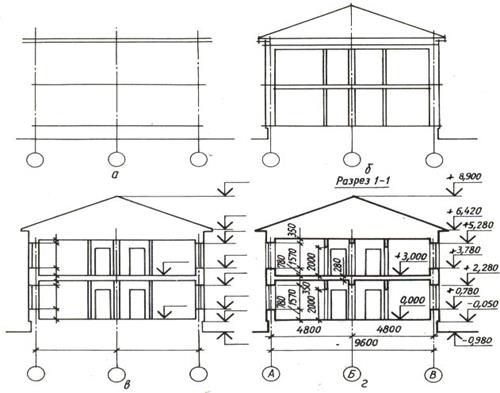

а – компоновка чертежа и построение вертикальной координационной сетки; б – вычерчивание основных контуров; в – вычерчивание деталей и нанесение размерных линий; г - простановка размеров и графическое оформление



Рисунок 33 – Последовательность вычерчивания разреза



Решение лестничных клеток на чертеже разреза здания выполняется на основании практической работы № 6 «Определение габаритных размеров лестничной клетки». Пример графического построения лестниц показан на рисунке 34.

    а – разрез; б – план   Рисунок 34 – Графическое построение разреза по лестнице



Типовые узлы

Типовые узлы выполняют для детальной проработки сопряжений конструктивных элементов по индивидуальному заданию в зависимости от конструктивного решения здания (рисунок 35, 36) в масштабе 1:10; 1:20.













Рисунок 35 – Пример выполнения узла сопряжения элементов лестницы

а б

а – крепление в гнездо ступени; б – к закладной детали косоура



Рисунок 36 – Пример выполнения узлов крепления ограждения лестниц

На чертежах конструктивных узлов проставить:

- необходимые размеры;

- марки элементов, закладных деталей;

- высотные отметки;

- наименование материала заполнения зазоров (швов) с указанием марок, классов.
